اگر با لوله های استیل کار میکنید، احتمالاً میدانید که جوشکاری این لوله ها شوخیبردار نیست. یک اشتباه کوچک در انتخاب الکترود، تنظیم جریان یا حتی تمیز نکردن سطح کار، میتواند نتیجه نهایی را خراب کند.
جوشکاری لوله استیل یکی از تخصصیترین فرآیندها در صنعت فلزکاری است و در صنایع مختلف از پتروشیمی و نفت و گاز گرفته تا صنایع غذایی، دارویی و حتی دکوراسیون داخلی کاربرد دارد.
چرا جوشکاری لوله استیل اهمیت دارد؟
لوله های استیل به دلیل خواص شیمیایی و مکانیکی خاص، نسبت به فولاد معمولی متفاوتاند. درصد کروم، نیکل و مولیبدن موجود در این لوله ها، مقاومت آن ها در برابر خوردگی و حرارت را تعیین میکند.
جوشکاری استیل بدون رعایت اصول فنی میتواند باعث ایجاد ترک، حفره، تغییر رنگ و کاهش دوام جوش شود.
بنابراین داشتن دانش کافی در مورد نوع لوله، روش جوشکاری و انتخاب الکترود مناسب، کلید موفقیت است.

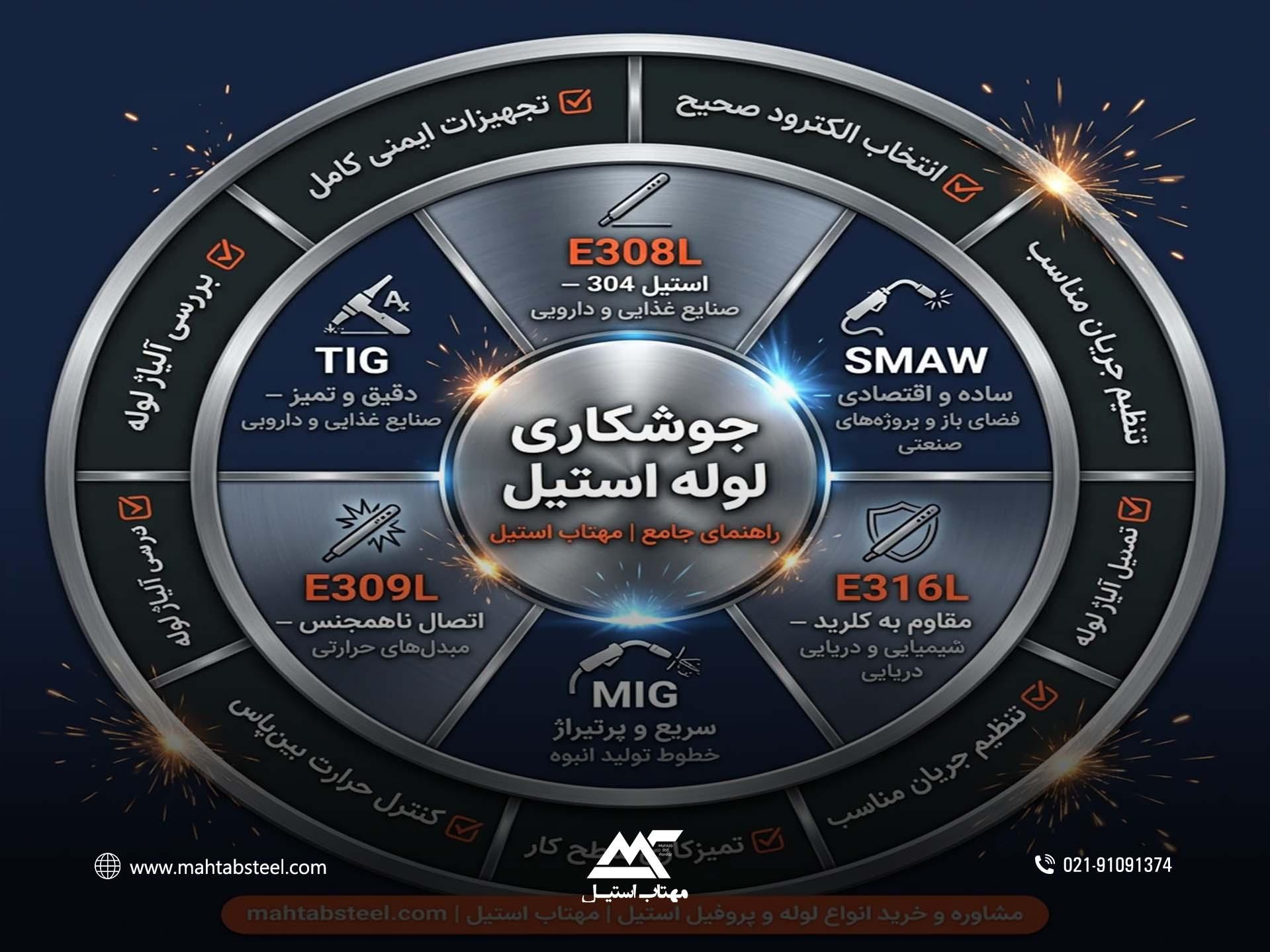

انواع الکترود برای جوشکاری لوله استیل
الکترود E308L
- ترکیب آلیاژی شامل کروم و نیکل
- مقاومت در برابر اکسیداسیون و خوردگی
- میزان کربن پایین برای جلوگیری از حساسیت بیندانه ای
موارد مصرف
- اتصال لوله ها و ورق های استیل 304 و 304L
- کاربرد در صنایع غذایی، دارویی و تجهیزات خانگی
- سایز پرکاربرد: 2 تا 3 میلی متر
الکترود E309L
- کروم و نیکل بالاتر برای جلوگیری از ترک حرارتی در اتصال ناهمجنس
- مقاومت عالی در برابر شوک حرارتی و تغییرات دمایی
موارد مصرف
- جوشکاری استیل به فولاد کربنی یا فولاد آلیاژی
- مناسب برای مبدل های حرارتی و سیستمهای انتقال سیالات خورنده
- سایز پرکاربرد: 5 تا 3.2 میلی متر
الکترود E316L
- حاوی مولیبدن برای مقاومت بالا در برابر کلریدها
- مقاومت در برابر خوردگی حفره ای و ترک تنشی
موارد مصرف
- تجهیزات صنایع شیمیایی، کشتیسازی و کارخانه های فرآوری مواد غذایی
- سایز پرکاربرد: 5 تا 4 میلی متر
نکات فنی جوشکاری لوله استیل با الکترود
تنظیم جریان و ولتاژ
- جریان پایین (60 تا 90 آمپر) برای لوله های نازک (زیر 2 میلی متر)
- جریان متوسط تا بالا (90 تا 140 آمپر) برای لوله های ضخیمتر
- جریان زیاد باعث ذوب بیش از حد و تاببرداشتن لوله میشود، جریان کم نفوذ ناقص ایجاد میکند.
زاویه و حرکت الکترود
- زاویه 15 تا 20 درجه نسبت به عمود توصیه میشود.
- حرکت دایره ای یا زیگزاگی کوچک برای پرکردن مناسب درزها کاربرد دارد.
- طول قوس کوتاه باعث کاهش اکسیداسیون و کیفیت بهتر جوش میشود.
پیشگرم و پسگرم
- معمولاً پیشگرم لازم نیست، مگر در اتصال های ناهمجنس یا ضخامت های بالا) 50 تا 150 C ° (
- پسگرم کنترلشده و سرد شدن تدریجی، تنشهای پسماند را کاهش میدهد.
جلوگیری از ترک حرارتی و اکسیداسیون
- تمیز کردن سطح از چربی و زنگ
- استفاده از الکترود خشک
- کنترل حرارت بینپاس کمتر از 150°C
جوشکاری لوله های نازک
- الکترود قطر 2 تا 5 میلی متر
- جریان پایین و قوس کوتاه
- روش TIG برای دقت و ظاهر بهتر ترجیح دارد
روشهای رایج جوشکاری لوله استیل
توی صنعت و پروژه هایی که ما در مهتاب استیل باهاش سر و کار داریم، معمولاً سه روش اصلی برای جوشکاری لوله استیل استفاده میشه که هر کدوم قلق و جایگاه خودشون رو دارن.
جوشکاری SMAW الکترود دستی یا برق
این روش همون جوشکاری سنتی و کلاسیک خودمون هست که با الکترود روکشدار انجام میشه. شاید فکر کنید قدیمی شده، اما هنوز هم در خیلی از شرایط حرف اول رو میزنه.
قوس الکتریکی بین الکترود و لوله ایجاد میشه و حرارت باعث ذوب شدن الکترود و لبه های لوله میشه. روکش الکترود میسوزه و گازی تولید میکنه که از حوضچه مذاب محافظت میکنه.
مزایا
- سادگی و ارزانی: تجهیزاتش پیچیده نیست و هزینه اولیه اش کمه.
- قابلیت حمل: دستگاهش جمعوجوره و همهجا (حتی ارتفاع یا فضای تنگ) میشه بردش.
- مقاومت در برابر باد: برخلاف روشهای گازی، توی فضای باز و جایی که باد میاد راحت میشه باهاش کار کرد.
- کاربرد اصلی: بیشتر برای لولهکشیهای صنعتی سنگین، تعمیرات در محل پروژه و جاهایی که ضخامت لوله استیل بالاست استفاده میشه.

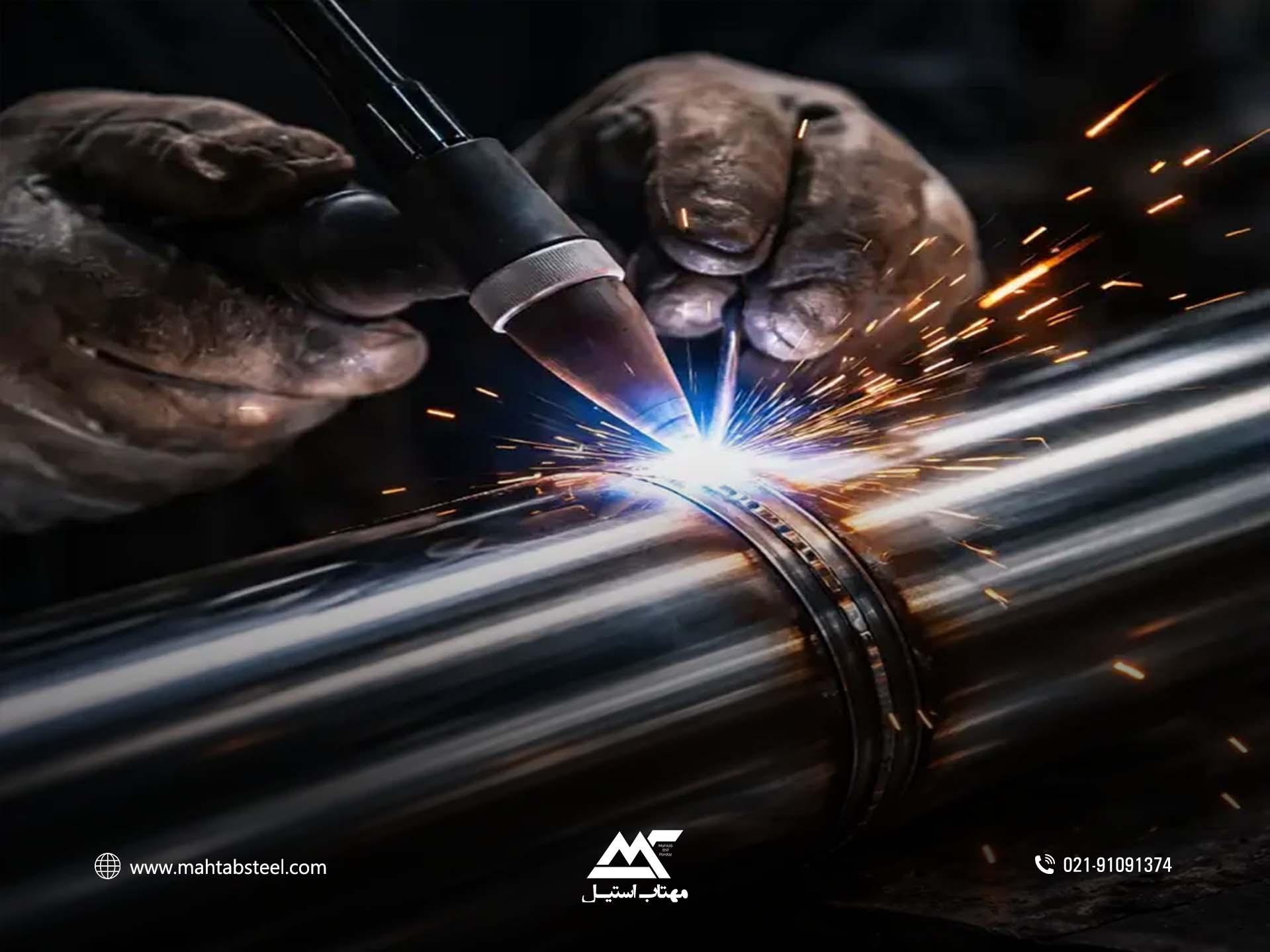

جوشکاری TIG تیرگون یا آرگون
اگه دنبال “تمیزی” و “ظرافت” هستید، جوش تیگ همون چیزیه که به کارتون میآد. این روش محبوبترین گزینه برای صنایع حساسه.
از یک الکترود تنگستن (که ذوب نمیشه) برای ایجاد قوس استفاده میکنه و سیمجوش (فیلر) رو به صورت دستی به حوضچه اضافه میکنیم. گاز آرگون هم وظیفه محافظت از جوش رو داره تا سیاه نشه.
مزایا
- دقت بسیار بالا: کنترل کامل روی حوضچه مذاب دارید.
- ظاهر عالی: جوش نهایی صاف، براق و بدون پاشش هست.
- کیفیت متالورژیکی: برای استیل های 304 و 316 که نباید ساختارشون به هم بریزه، عالیه.
- کاربرد اصلی: خوراکِ صنایع غذایی، دارویی و لبنی هست. برای جوشکاری لوله های نازک (زیر 3 میلی متر) و مخازن استیل که بهداشت توشون اولویت داره، فقط از این روش استفاده میشه.
جوشکاری MIG میگ یا سیمجوش با گاز محافظ
این روش برای “سرعت” ساخته شده. اگه یه پروژه بزرگ با متراژ بالا دارید و زمان تنگه، میگ بهترین گزینه است.
سیمجوش به صورت اتوماتیک از تفنگ جوشکاری بیرون میاد و همزمان گاز محافظ هم تزریق میشه. یک جورایی نیمه اتوماتیک حساب میشه.
مزایا
- سرعت بالا: نرخ رسوبگذاریش زیاده و کار خیلی سریع پیش میره.
- یادگیری آسانتر: نسبت به تیگ، اپراتور زودتر یادش میگیره.
- مناسب برای ضخامت بالا: برای پر کردن درزهای عمیق و لوله های گوشتدار عالیه.
- کاربرد اصلی: خطوط تولید انبوه، کارخانه ها و اتصال قطعات ضخیم استیل که نیاز به تیراژ بالا دارند.

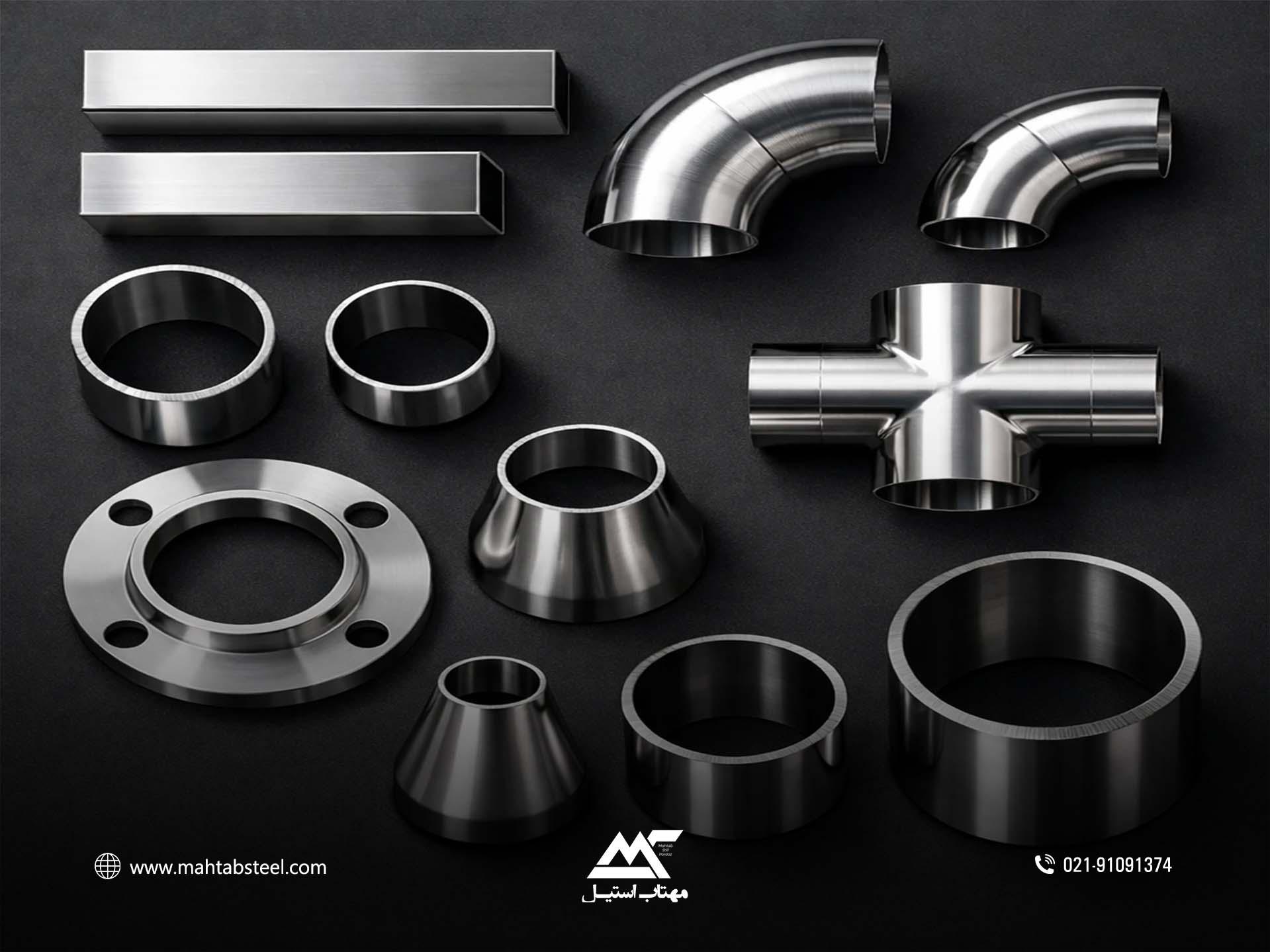

محصولات و کاربردها
لوله های استیل 304 و 304L
- صنایع غذایی، دارویی، تجهیزات خانگی
- سایز پرکاربرد: 1/2 تا 6 اینچ
لوله های استیل 316 و 316L
صنایع شیمیایی، دریایی و کارخانه های مواد غذایی
سایز پرکاربرد: 1/2 تا 8 اینچ
پروفیل استیل
استفاده در ساخت سازه ها، نرده ها، تجهیزات صنعتی
سایز پرکاربرد: 20×20 تا 100×100 میلی متر
چک لیست جوشکاری لوله استیل
- بررسی نوع و آلیاژ لوله
- انتخاب الکترود مناسب
- تنظیم جریان و ولتاژ جوشکاری
- زاویه و حرکت الکترود مناسب
- پیشگرم و پسگرم در صورت نیاز
- تمیزکاری سطح و خشک بودن الکترود
- کنترل طول قوس و حرارت بینپاس
- استفاده از تجهیزات ایمنی PPE
- تهویه مناسب محیط کار
- بررسی نهایی جوش و تمیزکاری سطح
جمع بندی
جوشکاری لوله استیل فرآیندی تخصصی است که ترکیب دانش فنی، مهارت جوشکار و انتخاب تجهیزات مناسب را میطلبد. با رعایت نکات فنی و ایمنی، استفاده از الکترود مناسب و انتخاب روش صحیح، میتوان جوشهایی با دوام، مقاوم و ظاهری زیبا ایجاد کرد.
محصولات مانند لوله های 304 و 316 و پروفیل استیل هرکدام کاربرد مشخص و سایز پرکاربرد دارند که شناخت آن ها، اجرای کار را ساده و دقیق میکند.
برای مشاوره و خرید انواع مقاطع استیل به سایت مهتاب استیل سربزنید.
سوالات متداول
بهترین روش جوشکاری لوله استیل کدام است؟
اگر ظاهر و کیفیت جوش مهم است، TIG پیشنهاد میشود. برای سرعت و تولید، MIG مناسبتر است.
الکترود E308L برای چه لوله هایی استفاده میشود؟
برای لوله های استیل 304 و 304L و کاربرد در صنایع غذایی و دارویی.
چطور از ترک حرارتی جلوگیری کنیم؟
استفاده از جریان مناسب، الکترود خشک، کنترل حرارت بینپاس و پیشگرم جزئی در ضخامت های بالا.
آیا جوشکاری استیل خطرناک است؟
بخارات کروم و نیکل میتوانند مضر باشند. استفاده از ماسک، تهویه مناسب و دستکش ضروری است.
سایز پرکاربرد لوله استیل چیست؟
- برای 304 و 304L: 1/2 تا 6 اینچ
- برای 316 و 316L: 1/2 تا 8 اینچ
