اگر با پروژه ای سر و کار دارید که لوله یا پروفیل استیل باید شکل خاصی بگیرد، احتمالاً اسم خمکاری به گوشتان خورده است. خمکاری یکی از آن فرآیندهایی است که شاید ساده به نظر برسد، ولی پشتصحنه اش کلی ظرافت فنی و تخصصی نهفته است.
در مهتاب استیل، همهچیز را از روش های مختلف خمکاری گرفته تا انواع لوله های استیل، سایزهای پرکاربرد و نکاتی که قبل از سفارش باید بدانید، را در چک لیست و اینفوگرافیک برایتان آورده ایم.
منظور از خمکاری لوله و پروفیل دقیقاً چیست؟
خمکاری لوله استیل یعنی تغییر فرم لوله به زاویه و شعاع دلخواه، بدون اینکه سطح مقطع آسیب ببیند یا ترک بخورد. این فرآیند باعث میشود بتوان مسیرهای پیچیده را بدون نیاز به اتصالات متعدد اجرا کرد. نتیجه؟
- کاهش نقاط جوش و درز
- افزایش استحکام و عمر لوله ها
- زیبایی بیشتر در طراحی نهایی
انواع روش های خمکاری لوله و پروفیل
خمکاری سرد
در این روش، لوله بدون اعمال حرارت و فقط با نیروی مکانیکی خم میشود. این روش برای لوله های نازک و قطرهای کوچک مناسب است. دقت بالاست ولی شعاع و زاویه خم محدودیت هایی دارد.
خمکاری گرم
لوله تا دمای مشخصی حرارت داده میشود تا انعطافپذیرتر شود و بعد خم میشود. این روش بیشتر برای لوله های ضخیم و قطر بالا استفاده میشود. نکته مهم اینجاست که کنترل دما خیلی حساس است، چون حرارت زیاد میتواند خواص مکانیکی فلز را تغییر دهد.
خمکاری هیدرولیکی
با استفاده از فشار روغن هیدرولیک انجام میشود و کنترلپذیری بالایی دارد. مناسب تولید انبوه و پروژه های صنعتی بزرگ است.
خمکاری با سنبه (ماندریل)
در این روش، یک میله داخلی (ماندریل) درون لوله قرار میگیرد تا مقطع لوله هنگام خم شدن دچار چینخوردگی یا فرورفتگی نشود. این روش مخصوصاً برای لوله های نازک و کاربردهای حساس (مثل صنایع غذایی و دارویی) عالی است.
خمکاری با روش رولبندینگ
لوله از بین چند غلتک عبور میکند و بهتدریج خم میشود. این روش برای شعاعهای بزرگ و پروژه های صنعتی سنگین کاربرد دارد.
کاربردهای خمکاری لوله و پروفیل
خمکاری فقط مختص یک صنعت خاص نیست. ببینید کجاها از این فرآیند استفاده میشود:
- صنایع نفت، گاز و پتروشیمی: خطوط انتقال سیال در پالایشگاه ها
- ساختمانسازی و معماری: نرده، حفاظ، سازه های دکوراتیو و نمای ساختمان
- سیستم های تهویه مطبوع و سرمایش: کویلها و مسیرهای لولهکشی
- خودروسازی و کشتیسازی: سیستم اگزوز، شاسی، سیستم هیدرولیک
- صنایع غذایی و دارویی: لوله های بهداشتی استیل برای انتقال مواد حساس
- مبلمان فلزی و تجهیزات ورزشی: فریم صندلی، میز و دستگاه های بدنسازی
- کارخانه ها و واحدهای صنعتی: سیستم های فرآیندی و خطوط تولید
انواع لوله استیل و کاربردهایشان
یکی از سوالات پرتکراری که مشتریان مهتاب استیل مطرح میکنند این است: کدام لوله استیل برای پروژه من مناسب است؟
لوله استیل 304
آلیاژ 304 رایجترین و پرمصرفترین نوع استیل در دنیاست. مقاومت خوبی در برابر خوردگی دارد و شکلپذیری بالایی هم دارد که آن را به گزینه مناسبی برای خمکاری تبدیل میکند.
- تجهیزات آشپزخانه صنعتی و خانگی
- صنایع غذایی و لبنیات
- نرده و حفاظ ساختمان
- سازه های دکوراتیو و نمای ساختمان
- مخازن و تانکرهای نگهداری
سایزهای پرکاربرد
- قطر: 1/2 اینچ تا 10 اینچ
- متداولترین سایزها: 1 اینچ، 1.5 اینچ، 2 اینچ و 3 اینچ

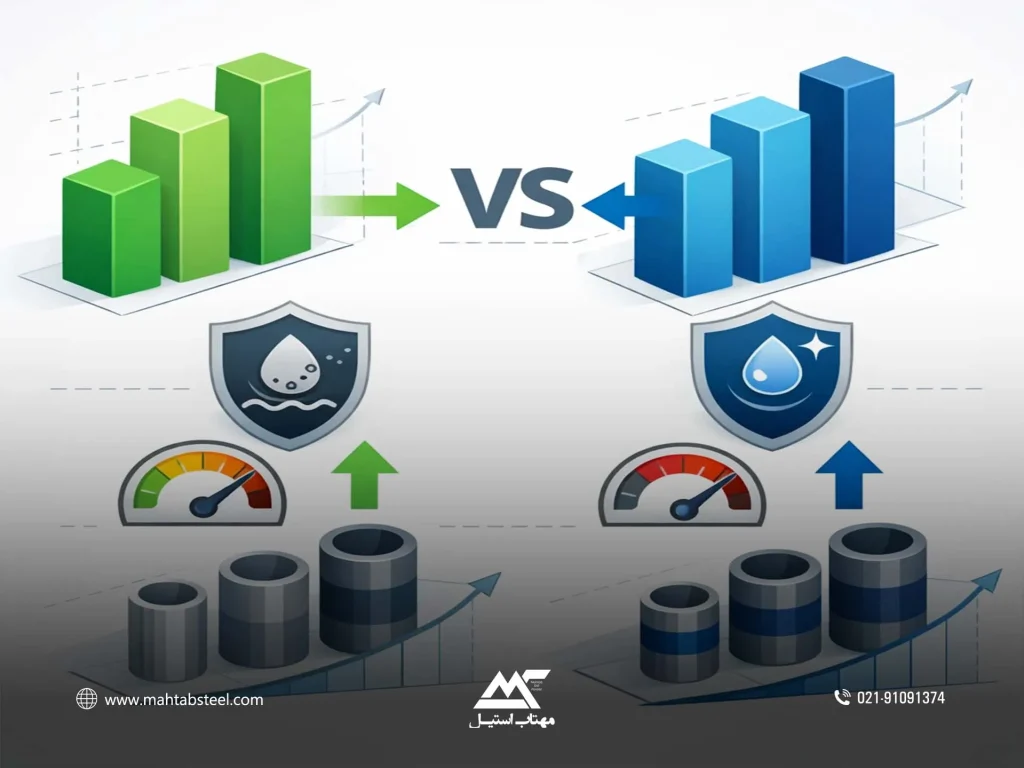

لوله استیل 316
آلیاژ 316 نسبت به 304 مقاومت بیشتری در برابر خوردگی دارد، بهخصوص در محیطهای شیمیایی، اسیدی و دریایی. دلیلش وجود مولیبدن (Mo) در ترکیب این آلیاژ است.
- صنایع دارویی و بیمارستانی
- تجهیزات دریایی و کشتیسازی
- صنایع شیمیایی و پتروشیمی
- سیستم های انتقال آب نمک و مواد خورنده
- استخرها و محیطهای مرطوب
سایزهای پرکاربرد
- قطر: 1/2 اینچ تا 12 اینچ
- متداولترین سایزها: 1 اینچ، 2 اینچ، 3 اینچ و 4 اینچ
لوله استیل رده 10
لوله های استیل رده 10 نازکترین ضخامت دیواره را دارند. سبک هستند و برای کاربردهایی که فشار کاری پایین است مناسبند.
- سیستم های لولهکشی ساختمانی با فشار پایین
- انتقال آب و هوا در سیستم های تهویه
- خطوط لولهکشی صنایع غذایی
- کاربردهای دکوراتیو و معماری
سایزهای پرکاربرد
- قطر: 1/2 اینچ تا 12 اینچ
- ضخامت دیواره نسبت به سایر رده ها کمتر است (مثلاً لوله 2 اینچ رده 10 حدود 2.77 میلیمتر ضخامت دارد)
لوله استیل رده 40
لوله استیل رده 40 متداولترین ضخامت در پروژه های صنعتی است. تعادل خوبی بین استحکام، وزن و هزینه دارد.
- خطوط انتقال سیال در کارخانه ها
- سیستم های لولهکشی فشار متوسط
- صنایع نفت و گاز (خطوط فرعی)
- سیستم های آتشنشانی
- تأسیسات مکانیکی ساختمان
سایزهای پرکاربرد
- قطر: 1/2 اینچ تا 24 اینچ
- مثلاً لوله 2 اینچ رده 40 حدود 3.91 میلیمتر ضخامت دارد
لوله استیل رده 80
رده 80 ضخیمترین نوع بین رده های معمول است و برای کاربردهای فشار بالا و شرایط سخت طراحی شده.
- خطوط اصلی انتقال در پالایشگاه ها و پتروشیمیها
- سیستم های فشار بالا
- صنایع شیمیایی با مواد خورنده تحت فشار
- خطوط بخار و آب داغ
سایزهای پرکاربرد
- قطر: 1/2 اینچ تا 24 اینچ
- مثلاً لوله 2 اینچ رده 80 حدود 5.54 میلیمتر ضخامت دارد

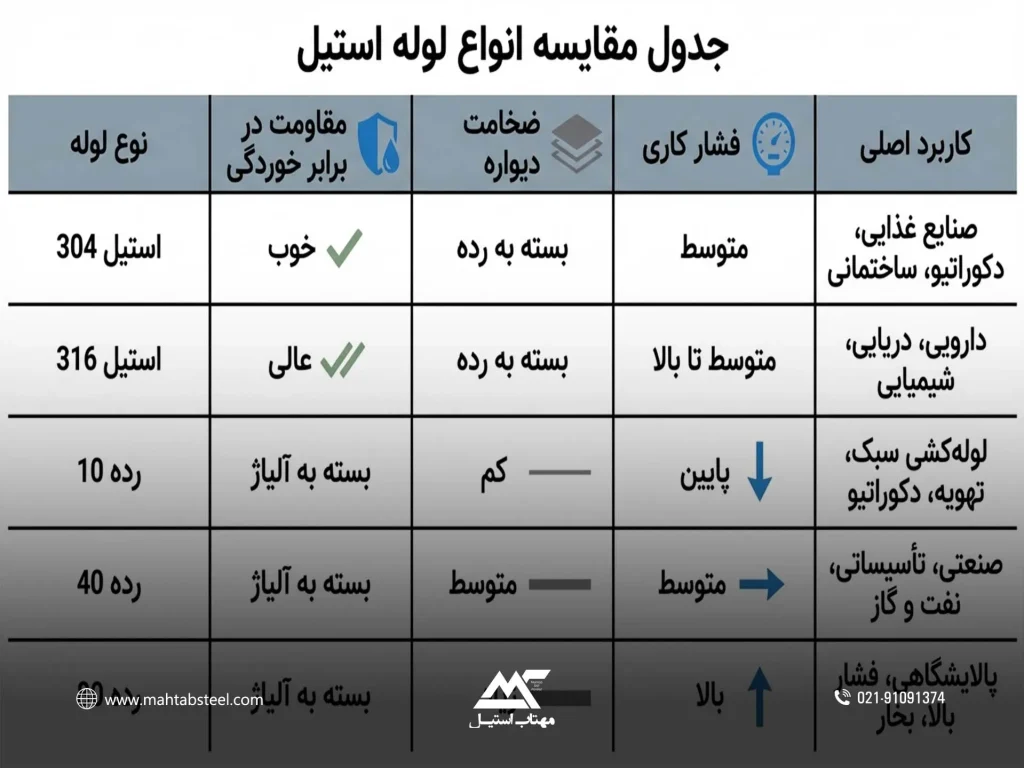

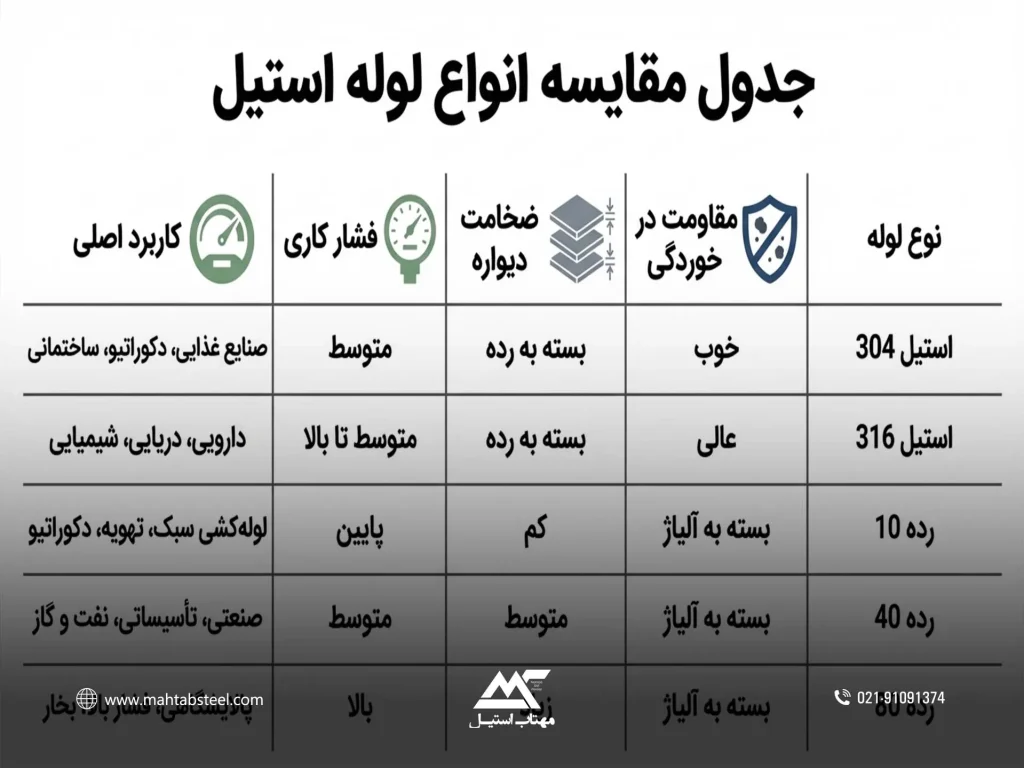

جدول مقایسه ای انواع لوله استیل
چه عواملی روی کیفیت خمکاری تأثیر میگذارند؟
- نوع آلیاژ: استیل 304 شکلپذیری بهتری نسبت به 316 دارد
- قطر و ضخامت لوله: هرچه ضخامت بیشتر باشد، نیروی بیشتری لازم است
- شعاع خم: شعاعهای کوچکتر احتمال چینخوردگی و آسیب را بالا میبرند
- فرآیند تولید لوله: لوله های درزدار و بدون درز رفتار متفاوتی در خمکاری دارند
- عملیات حرارتی قبلی: لوله ای که آنیل شده، راحتتر خم میشود
- استفاده از ماندریل: برای لوله های نازک و حساس ضروری است
دلیل خمکاری لوله و پروفیل
- کاهش اتصالات: هر اتصال کمتر، یعنی یک نقطه ضعف کمتر
- افزایش استحکام: مسیر یکپارچه، دوام بیشتری دارد
- ظاهر تمیز و حرفه ای: مخصوصاً در پروژه های دکوراتیو و معماری
- کاهش افت فشار: حذف زانوییها باعث جریان بهتر سیال میشود
- سرعت بالاتر اجرا: نصب قطعات خمشده سریعتر از مونتاژ چند تکه است
- صرفهجویی در هزینه: کاهش مصرف اتصالات و زمان جوشکاری
عوامل مؤثر بر قیمت خمکاری
- جنس و گرید فلز: استیل 316 نسبت به 304 گرانتر است و خمکاریاش هم هزینه بیشتری دارد
- قطر و ضخامت: لوله های بزرگتر و ضخیمتر، زمان و انرژی بیشتری میبرند
- شعاع و زاویه خم: شعاعهای خیلی کوچک، دقت بیشتر و گاهی تجهیزات خاص میخواهند
- تعداد سفارش: تولید انبوه معمولاً بهصرفهتر از سفارش تکی است
- روش خمکاری: خمکاری CNC با ماندریل از خمکاری دستی گرانتر ولی دقیقتر است
- قیمت خود لوله: نوسانات بازار فلزات مستقیماً روی هزینه کل پروژه اثر میگذارد

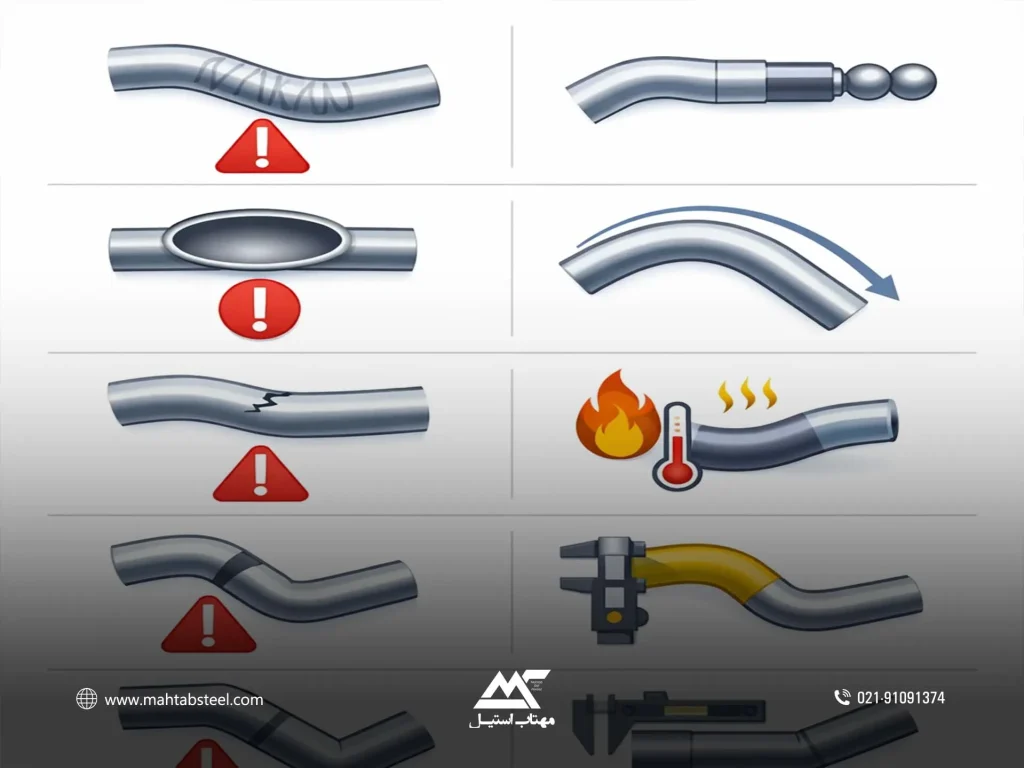

مشکلات رایج در خمکاری لوله ها
- چینخوردگی در محل خم (در اثر فشار زیاد یا زاویه کاهشنیافته)
- تغییر قطر داخلی لوله در خم های تند
- ترک خوردن لوله در خمکاری سرد
- انحراف زاویه در اثر تنظیم اشتباه دستگاه
برای جلوگیری از این مشکلات، در مهتاب استیل قبل از فعالت صنعتی هر پروژه نمونه اولیه تست میشود.
مراحل انجام خمکاری در مجموعه مهتاب استیل
- بررسی نقشه و نیاز پروژه
- انتخاب متریال مناسب (استیل، فولاد یا آلومینیوم)
- آمادهسازی سطح لوله (تمیز و بدون آلودگی)

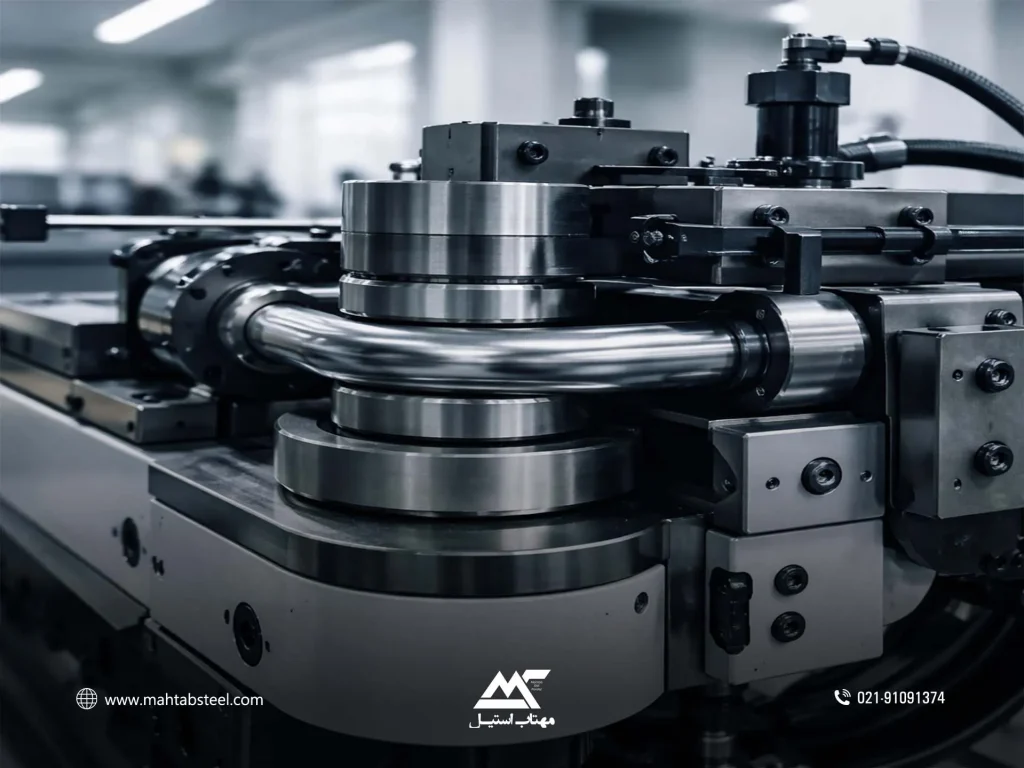

- تنظیم دستگاه CNC بر اساس زاویه و شعاع مورد نظر
- اعمال نیروی تدریجی برای خم بدون تغییر قطر
- بازبینی نهایی و تست دقت خم
- پرداخت و آمادهسازی نهایی جهت نصب
چک لیست سفارش خمکاری لوله و پروفیل
قبل از سفارش خمکاری به مهتاب استیل یا هر کارگاه دیگری، این موارد را چک کنید.
- جنس لوله/پروفیل مشخص است؟ (فولادی، استیل 304، استیل 316، آلومینیوم)
- قطر و ضخامت دیواره را میدانید؟
- رده لوله مشخص است؟ (رده 10، 40 یا 80)
- نقشه یا اسکچ از شکل نهایی مورد نظر دارید؟
- شعاع خم مورد نیاز مشخص شده؟
- زاویه خم (یا زاویه ها) را تعیین کرده اید؟
- تعداد قطعات مورد نیاز چقدر است؟
- آیا لوله درزدار است یا بدون درز؟
- سطح نهایی چه کیفیتی باید داشته باشد؟ (صنعتی، بهداشتی، صیقلی)
- آیا نیاز به ماندریل (سنبه) هست؟ (برای لوله های نازک یا کاربردهای حساس)
- زمان تحویل مورد نظرتان چیست؟
- آیا نیاز به عملیات تکمیلی دارید؟ (جوشکاری، پولیش، رنگآمیزی)
جمع بندی
خمکاری انواع لوله استیل و پروفیل فولادی، استیل و آلومینیوم CNC در دنیای امروز نهفقط یک فرآیند مکانیکی، بلکه بخشی از طراحی دقیق و استاندارد پروژه محسوب میشود. انتخاب درست متریال، روش خم و تجهیزات مناسب، کلید رسیدن به یک نتیجه ماندگار و حرفه ای است.
مهتاب استیل با تکیه بر تجهیزات مدرن و تیم متخصص خود خمکاری دقیق، تمیز و مطابق نقشه صنعتی برای انواع لوله های استیل 304، 316، رده 10، رده 40 و رده 80 اجرا میکند.
کلمات کلیدی مرتبط:
خمکاری لوله استیل، خمکاری پروفیل CNC، لوله استیل 304، لوله استیل 316، خمکاری دقیق، مهتاب استیل، خمکاری آلومینیوم، خمکاری فولادی
سوالات متداول
آیا همه لوله ها قابل خمکاری هستند؟
تقریباً بله، اما بسته به جنس و ضخامت، روش خمکاری باید متفاوت باشد.
لوله استیل 304 برای خمکاری مناسب است؟
بله، زیرا شکلپذیری خوبی دارد و در کنار مقاومت بالا، فرم خود را حفظ میکند.
تفاوت خمکاری استیل و آلومینیوم در چیست؟
آلومینیوم نرمتر است و راحتتر خم میشود، اما احتمال چینخوردگی در شعاع کم بیشتر است.
هزینه خمکاری CNC چقدر است؟
به زاویه خم، قطر لوله، جنس و تعداد خم ها وابسته است. پیشنهاد میشود قبل از سفارش، نقشه فنی برای استعلام دقیق ارسال شود.
چه تفاوتی بین خمکاری دستی و CNC وجود دارد؟
در روش دستی، دقت پایینتر و احتمال خطا بیشتر است. در مقابل، CNC دقت بالا و تکرار پذیری دارد.
