سال ها کار در بازار استیل به من نشان داده که وقتی صحبت از صنایع نفت و گاز باشد، انتخاب لوله فقط یک خرید معمولی نیست.
در محیطی که سیالات خورنده و دماهای شدید جریان دارند، تنها متریالی که توانسته دوام واقعی خود را نشان دهد، لوله استیل است.
در مهتاب استیل پرداز میخواهیم با اتکا به تجربه مان بگوییم که چرا لوله استیل در نفت و گاز جایگزینپذیر نیست و چه نقشی در فرآیندهای عملیاتی دارد.
چرا حتماً باید از لوله استیل در صنایع نفت و گاز استفاده کرد؟
شاید این سؤال برای بسیاری مطرح شود که آیا نمیتوان از لوله های فولادی معمولی، لوله های گالوانیزه یا حتی لوله های پلیاتیلن در صنایع نفت و گاز استفاده کرد؟ خیر، حداقل نه در بخش های حساس و اصلی.
مقاومت فوقالعاده در برابر خوردگی
نفت خام و گاز طبیعی حاوی ترکیبات شیمیایی بسیار خورنده ای هستند. این ترکیبات قادرند لوله های فولادی معمولی را در مدت کوتاهی دچار خوردگی شدید کنند.
اما لوله استیل به واسطه حضور عنصر کروم (حداقل 10.5 درصد) در آلیاژ خود، یک لایه محافظتی اکسیدی به نام لایه پسیو بر روی سطح خود تشکیل میدهند. این لایه نازک و نامرئی مانند یک سپر عمل کرده و از نفوذ عوامل خورنده به بدنه لوله جلوگیری میکند.
تحمل فشارهای بسیار بالا
در خطوط انتقال نفت و گاز، فشار داخلی لوله ها میتواند به چند صد بار برسد. لوله های استیل، مخصوصا نوع بدون درز (مانیسمان)، به دلیل ساختار یکپارچه و بدون جوش خود، توانایی تحمل فشارهای بسیار بالا را دارند و احتمال ترکیدگی یا نشتی در آن ها به حداقل میرسد.
مقاومت در برابر دماهای شدید
در بسیاری از فرآیندهای پالایشگاهی و پتروشیمیایی، سیالات در دماهای بسیار بالا (گاهی تا 800 درجه سانتیگراد و بالاتر) جریان دارند. همچنین در برخی مناطق استخراج نفت و گاز، لوله ها در معرض سرمای شدید قرار میگیرند.
لوله های استیل در هر دو شرایط دمایی عملکرد قابل اعتمادی دارند و خواص مکانیکی خود را حفظ میکنند.
جلوگیری از نشتی و تضمین ایمنی
لوله های استیل بدون درز با ساختار همگن خود، کمترین احتمال نشتی را دارند و به همین دلیل، استانداردهای بینالمللی صنعت نفت و گاز، استفاده از آن ها را در بخش های حساس الزامی کرده اند.
عمر مفید طولانی و کاهش هزینه های تعمیر
اگرچه قیمت لوله استیل نسبت به لوله های فولادی معمولی بالاتر است، اما عمر مفید بسیار طولانیتر آن ها باعث میشود که در بلندمدت، هزینه های تعمیر، تعویض و خرابی تجهیزات به شکل چشمگیری کاهش یابد.
در صنعتی که توقف خط تولید حتی برای چند ساعت میلیاردها تومان خسارت به همراه دارد، این مسئله اهمیت فوقالعاده ای پیدا میکند.
سازگاری با استانداردهای بینالمللی
لوله های استیل مورد استفاده در صنایع نفت و گاز بر اساس استانداردهای شناختهشده ای مانند ASTM ،ASME ،API و DIN تولید میشوند.
ویژگی هایی که لوله استیل را برای صنعت نفت و گاز بیرقیب کرده است
مقاومت شیمیایی
عدم واکنش با اسیدها، بازها و نمکهای موجود در نفت خام و گاز طبیعی. حتی در تماس مستقیم با ترکیبات سولفوردار و کلریدی.
استحکام مکانیکی بالا
لوله های استیل میتوانند بارهای مکانیکی سنگین را تحمل کنند، چه فشار داخلی ناشی از عبور سیال و چه فشارهای خارجی ناشی از محیط.
قابلیت جوشکاری مناسب
در پروژه های نفت و گاز، اتصال لوله ها به یکدیگر و به تجهیزات مختلف بخش جداییناپذیر کار است. لوله های استیل قابلیت جوشکاری بالایی دارند و پس از جوشکاری نیز خواص مکانیکی و ضد خوردگی خود را حفظ میکنند.
شکلپذیری و انعطافپذیری
در مسیرهای لولهکشی پیچیده پالایشگاه ها و سکوهای نفتی، لوله ها باید قابلیت خم شدن و تغییر مسیر را داشته باشند. لوله های استیل این انعطافپذیری را فراهم میکنند بدون اینکه دچار ترک یا شکستگی شوند.
مقاومت در برابر سایش
عبور مداوم سیالات حاوی ذرات جامد (مانند ماسه و رسوبات) از داخل لوله ها باعث سایش تدریجی آن ها میشود. لوله های استیل مقاومت بالایی در برابر سایش دارند و این موضوع عمر مفید آن ها را افزایش میدهد.
ظاهر تمیز و امکان بازرسی آسان
سطح صاف و صیقلی لوله های استیل، بازرسی های دوره ای را آسانتر کرده و تشخیص هرگونه آسیب یا تغییر شکل را سریعتر امکانپذیر میسازد.
انواع لوله استیل مورد استفاده در صنایع نفت و گاز
لوله استیل بدون درز (مانیسمان)
لوله استیل بدون درز از یک تکه فولاد جامد ساخته میشود و فاقد هرگونه جوش و اتصال است. این ویژگی باعث شده که این نوع لوله بالاترین مقاومت را در برابر فشار و دماهای بالا داشته باشد.
در بخش هایی از صنعت نفت و گاز که ایمنی و جلوگیری از نشتی اولویت اول است، استفاده از لوله بدون درز الزامی محسوب میشود.
خطوط انتقال اصلی نفت و گاز، لولهکشی داخل پالایشگاه ها و خطوط تغذیه چاه های نفتی از جمله کاربردهای اصلی این نوع لوله هستند.
لوله استیل درزدار
لوله های درزدار از ورق استیل تولید میشوند. در فرآیند تولید، ورق استیل بر اساس اندازه لوله مورد نیاز رول شده و سپس با جوشکاری به شکل لوله درمیآید.
این لوله ها هزینه تولید کمتری نسبت به لوله های بدون درز دارند و در بخش هایی از صنعت نفت و گاز که فشار و دمای کاری پایینتر است، مورد استفاده قرار میگیرند.
سیستم های خنککننده، خطوط انتقال آب صنعتی و برخی خطوط فرعی از جمله کاربردهای لوله های درزدار در این صنعت هستند.
لوله استیل نازک
لوله های استیل نازک از نورد ورقهای استنلس استیل با ضخامت کم تولید میشوند و وزن کمتری نسبت به لوله های ضخیمتر دارند.
در بخش های صنعت نفت و گاز مانند سیستم های ابزار دقیق، خطوط نمونه برداری و سیستم های تزریق مواد شیمیایی، از لوله های نازک استفاده میشود.
لوله استیل داخل پولیش
لوله هایی که سطح داخلی آن ها پولیش شده باشد، در بخش هایی از صنعت نفت و گاز که جلوگیری از تجمع رسوبات و آلودگی سیال اهمیت دارد، کاربرد پیدا میکنند.
سطح صیقلی داخل لوله مانع از چسبیدن ذرات و تشکیل رسوب شده و تمیز کردن آن را بسیار آسان میسازد.
گریدهای اصلی لوله استیل در صنایع نفت و گاز
گرید 304
پرکاربردترین گرید استیل در صنعت است. مقاومت بالا در برابر خوردگی و حرارت دارد. در بخش هایی از صنعت نفت و گاز که تماس مستقیم با مواد بسیار خورنده وجود ندارد، گزینه مناسبی محسوب میشود.
گرید 316
علاوه بر تمام خواص گرید 304، حاوی عنصر مولیبدن است که مقاومت آن را در برابر خوردگی در محیطهای کلریدی و اسیدی به شکل قابل توجهی افزایش میدهد. این گرید در بخش های حساستر صنعت نفت و گاز مانند خطوط انتقال گاز ترش و محیطهای دریایی کاربرد گسترده ای دارد.
گرید 316L
مشابه گرید 316 است اما میزان کربن کمتری دارد) حرف L مخفف کلمه ای به معنای کربن پایین است. (
این ویژگی مقاومت بهتری در برابر ترک خوردگی ناشی از مواد شیمیایی فراهم میکند و مخصوصا در کاربردهایی که جوشکاری زیادی لازم است، عملکرد بهتری دارد.
گرید 321 و 347
این گریدها با افزودن عناصری مانند تیتانیوم و نیوبیوم تثبیت شده اند و در دماهای بالا مقاومت بسیار مناسبی در برابر خوردگی بیندانه ای دارند.
گرید دوپلکس (2205)
ترکیبی از فازهای آستنیتی و فریتی دارد که استحکام بالاتر و مقاومت بیشتری در برابر خوردگی تنشی ارائه میدهد.
در سکوهای نفتی دریایی و محیطهایی با غلظت بالای کلرید، این گرید بسیار پرکاربرد است.
مقایسه گریدهای رایج لوله استیل در صنایع نفت و گاز
| ویژگی | گرید 304 | گرید 316 | گرید 316L | گرید 321 | دوپلکس 2205 |
| مقاومت در برابر خوردگی عمومی | بالا | بسیار بالا | بسیار بالا | بالا | فوقالعاده بالا |
| مقاومت در محیطهای کلریدی | متوسط | بالا | بالا | متوسط | بسیار بالا |
| مقاومت در دمای بالا | بالا | بالا | بالا | بسیار بالا | بالا |
| قابلیت جوشکاری | عالی | عالی | عالی | خوب | خوب |
| استحکام مکانیکی | خوب | خوب | خوب | خوب | بسیار بالا |
| میزان کربن | استاندارد | استاندارد | پایین | استاندارد | استاندارد |
| کاربرد اصلی در نفت و گاز | خطوط فرعی و عمومی | خطوط انتقال اصلی و محیطهای خورنده | جوشکاری های حساس و محیطهای شیمیایی | بخش های با دمای بالا | سکوهای دریایی و محیطهای پرکلرید |
سایزهای رایج لوله استیل در صنایع نفت و گاز
سایزهای کوچک (1/4 اینچ تا 2 اینچ)
این سایزها عمدتاً در سیستم های ابزار دقیق، خطوط نمونهبرداری، سیستم های تزریق مواد شیمیایی و خطوط فشار سنجها استفاده میشوند.
سایزهای متوسط (2 اینچ تا 8 اینچ)
این محدوده سایزی بیشترین کاربرد را در لولهکشی های داخل پالایشگاه ها، واحدهای پتروشیمی و تأسیسات فرآوری گاز دارند. خطوط فرآیندی، خطوط انتقال بخار و سیستم های خنککننده از جمله کاربردهای این سایزها هستند.
سایزهای بزرگ (8 اینچ تا 36 اینچ و بالاتر)
این سایزها برای خطوط انتقال اصلی نفت و گاز، خطوط لوله بین شهری و بینالمللی و همچنین خطوط ورودی و خروجی پالایشگاه ها به کار میروند.

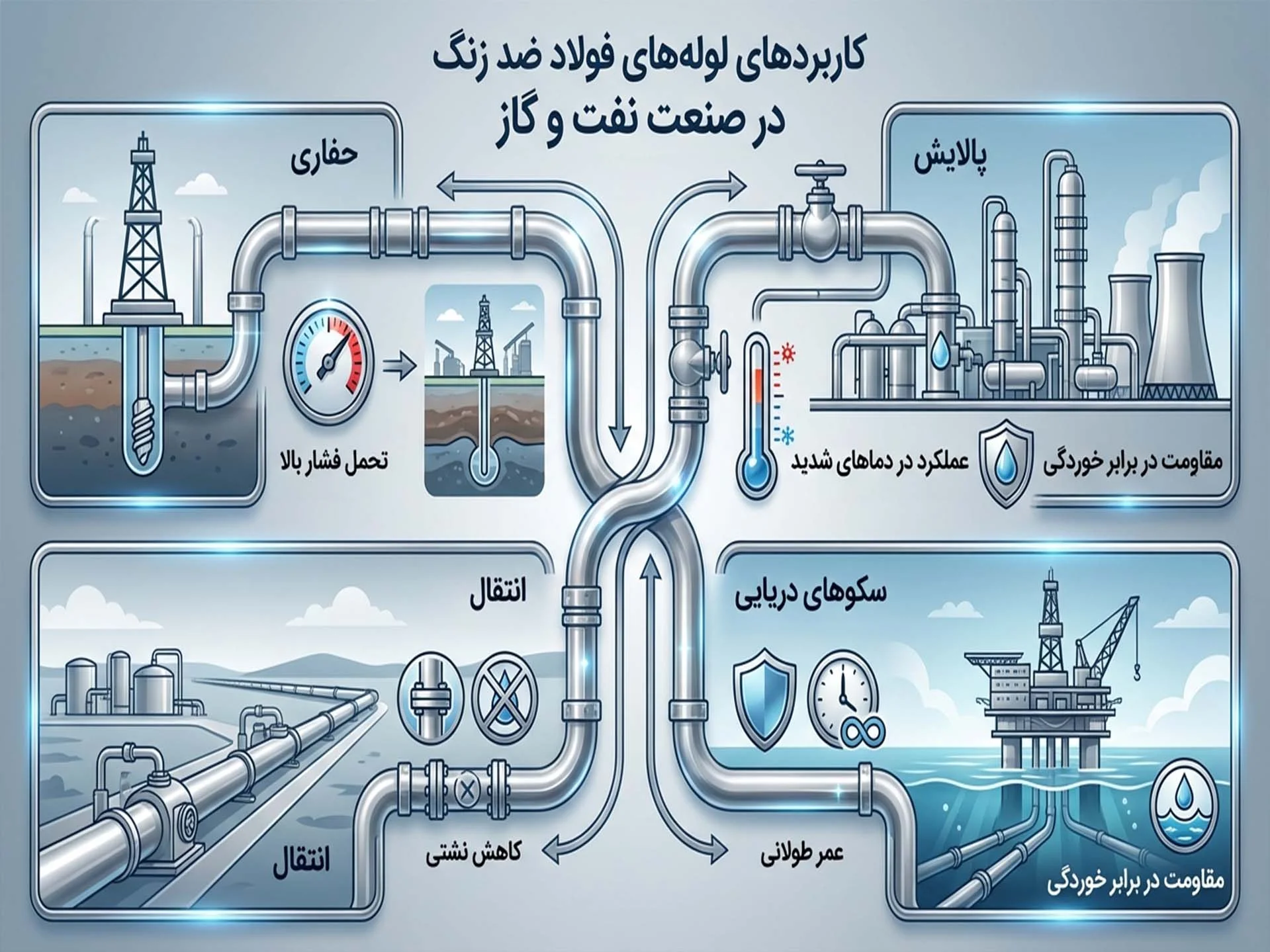

کاربردهای دقیق لوله استیل در بخش های مختلف صنعت نفت و گاز
استخراج و حفاری
در فرآیند حفاری چاه های نفت و گاز، از لوله های استیل با مقاومت بالا برای جدارهگذاری چاه و انتقال سیالات حفاری استفاده میشود.
این لوله ها باید توانایی تحمل فشارهای بسیار بالای زیرزمینی و دماهای متغیر را داشته باشند.
لوله های مانیسمان با گریدهای خاص معمولاً در این بخش به کار گرفته میشوند.
پالایش و فرآوری
در پالایشگاه های نفت و واحدهای فرآوری گاز، شبکه گسترده ای از لوله های استیل وجود دارد.
از برجهای تقطیر و مبدل های حرارتی گرفته تا سیستم های راکتور و کوره ها، همه و همه نیازمند لولهکشی با مواد مقاوم هستند.
گریدهای 316، 316L، 321 و 347 بیشترین استفاده را در این بخش دارند.
انتقال و توزیع
خطوط لوله انتقال نفت و گاز که گاهی صدها و هزاران کیلومتر طول دارند، از لوله های استیل با سایزهای بزرگ ساخته میشوند.
این خطوط لوله باید در شرایط آبوهوایی مختلف، زیر زمین، زیر دریا و در محیطهای خورنده عملکرد مطمئنی داشته باشند.
لوله های دوپلکس و سوپر دوپلکس برای خطوط زیردریایی بسیار پرکاربرد هستند.
ذخیرهسازی
مخازن ذخیره نفت و گاز و خطوط لوله متصل به آن ها نیز به طور گسترده از لوله های استیل استفاده میکنند.
در این بخش، سیالات ممکن است برای مدت طولانی در تماس با تجهیزات باقی بمانند و همین موضوع احتمال خوردگی را افزایش میدهد.
لوله های استیل با تشکیل لایه محافظ روی سطح خود، در برابر این شرایط مقاومت خوبی نشان میدهند.
همچنین در خطوط تخلیه و بارگیری نفت و فرآورده ها، استفاده از لوله هایی که در برابر فشار و ترکیبات شیمیایی مقاوم باشند، ضروری است.

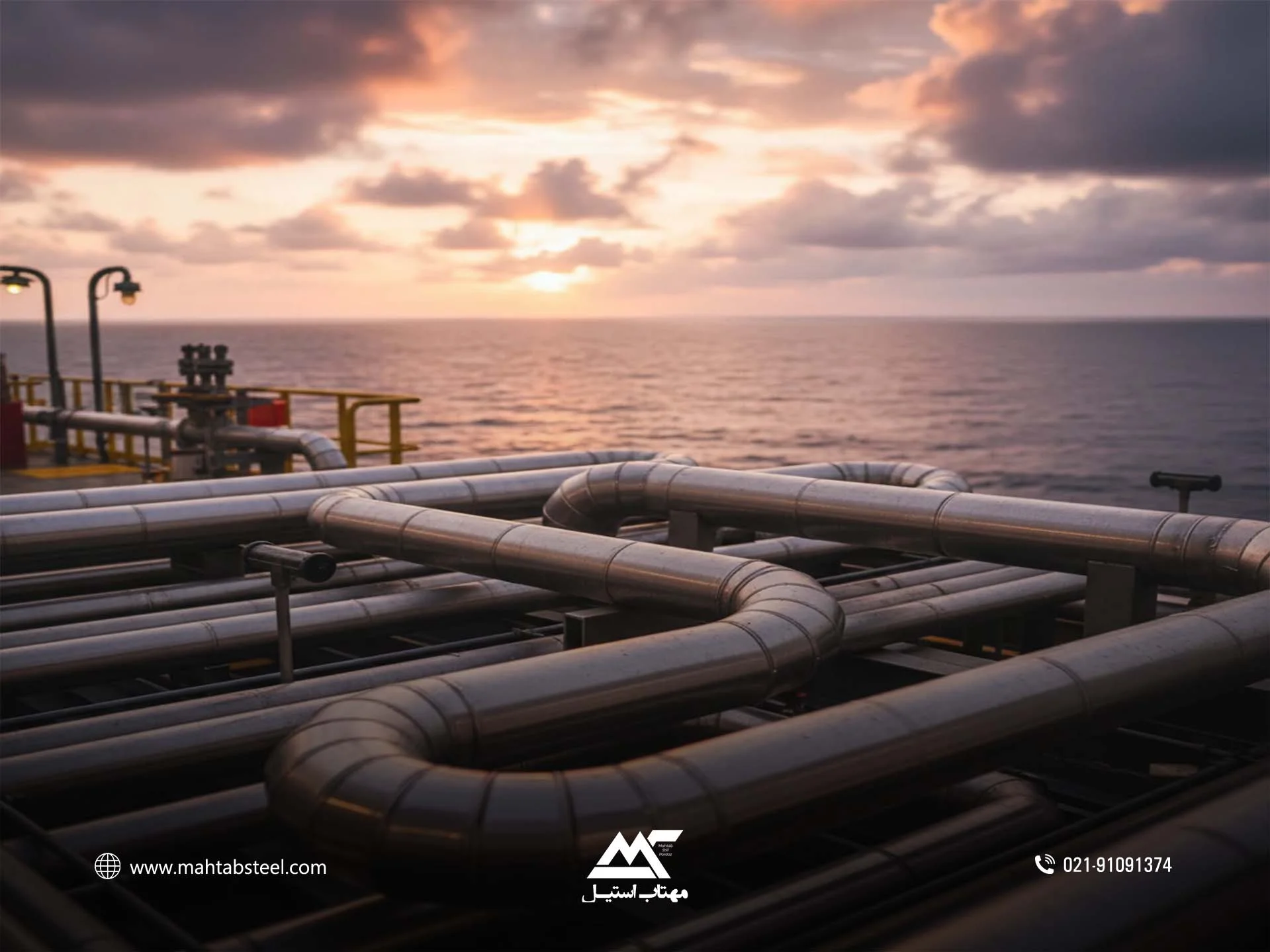

سکوهای نفتی دریایی
یکی از سختترین محیطها برای تجهیزات صنعتی، محیط دریایی است. وجود نمک، رطوبت بالا و تغییرات دمایی میتواند به سرعت باعث تخریب بسیاری از فلزات شود.
در سکوهای استخراج نفت و گاز در دریا، لوله های استیل با گریدهای مقاوم در برابر کلرید مانند 316 و دوپلکس به کار میروند. این لوله ها علاوه بر مقاومت در برابر خوردگی، استحکام مکانیکی بالایی نیز دارند و میتوانند در برابر امواج، ارتعاشات و تنش های محیطی عملکرد قابل اعتمادی ارائه دهند.
جمع بندی
کاربرد لوله استیل در صنایع نفت و گاز به دلیل مجموعه ای از ویژگی های فنی، بسیار گسترده و مهم است. مقاومت در برابر خوردگی، تحمل فشار و دمای بالا، دوام مناسب، قابلیت استفاده در محیطهای سخت و کاهش ریسک نشتی، از مهمترین دلایلی هستند که باعث میشوند این نوع لوله در بسیاری از پروژه ها انتخاب اول باشد.
در میان انواع لوله استیل، مدل های بدون درز، مانیسمان، 316 و 316 ال در پروژه های حساستر بیشتر مورد توجه قرار میگیرند. البته انتخاب نهایی همیشه باید براساس شرایط واقعی پروژه، نوع سیال، فشار، دما و محل نصب انجام شود.
